SCHUNK - Manyetik tutucu EMH, boyut: RP 036, elektrikli
)
Ferromanyetik parçaların güçlü ve enerji verimli şekilde taşınması için kompakt elektro-permanent manyetik tutucu.
SCHUNK EMH-RP 036-B, 6,08 cm² manyetik yüzeyde 530 N tutma kuvveti sağlar ve yatay olarak 8,5 kg, dikey olarak 3,5 kg taşıma kapasitesini destekler. Elektro-permanent tasarımı, etkinleştirme veya bırakma için yalnızca kısa bir 24 V darbesi gerektirir ve 300 ms'lik hızlı bir anahtarlama süresine sahiptir. Entegre elektronik, IP52 koruması ve 50 °C'ye kadar kararlı performans, temiz ila hafif kirli ortamlarda güvenilir çalışma sağlar.
Kontrol, 24 V DC sinyalleri üzerinden basittir; hazır/hata geri bildirimi için dahili mantık elektroniği ve standart PLC'lerle uyumluluk sunar. Tutucu, güç kaybı sırasında bile manyetik durumunu korur ve isteğe bağlı kutup uzatmaları farklı parça geometrilerine uyarlamaya olanak tanır.
Sac metal taşıma, bin picking, robotik pick-and-place ve sürekli güç gerektirmeden güçlü, güvenli kavrama gerektiren uygulamalar için idealdir.
Önemli başlıklar
Teknik detaylar
Tutma kuvveti [N] - 530
Manyetik yüzey [cm²] - 6,08
Yatay manyetik yüzeyde taşıma kapasitesi [kg] - 8,5
Dikey manyetik yüzeyde taşıma kapasitesi [kg] - 3,5
5 aktivasyon/dakikada modül sıcaklık artışı [°C] - 10
15 aktivasyon/dakikada modül sıcaklık artışı [°C] - 25
Aktivasyon süresi [ms] - 300
Min. ortam sıcaklığı [°C] - 5
Maks. ortam sıcaklığı [°C] - 50
Öz ağırlık [kg] - 1
Koruma sınıfı IP - 52
Nominal gerilim [V] - 24
Gerilim türü - DC
Maks. akım gücü [A] - 3,1
Maks. akım gücü [A] - 0,15
Kontrol elektroniği - entegre
 "https://a.storyblok.com/f/298593/4427329c88/2023-07-27_16_41_47-fwebp-b1440__1315__1440__und_9_weitere_seiten_-_gesch__ftlich_____microsoft_edge.jpg")

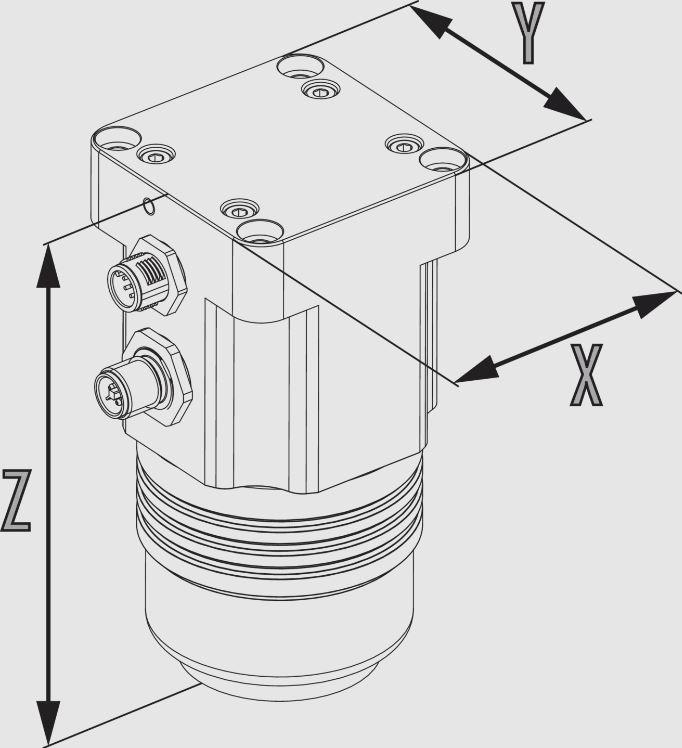

Boyutlar
Seriye ilişkin genel notlar
